Product Summary

The A1-14PA-2.54DSA is a 2.54mm Pitch High Density Connector.

Parametrics

A1-14PA-2.54DSA absolute maximum ratings: (1)Insulation Resistance 1000M ohms min: 500V DC; (2)Withstanding voltage No flashover or insulation breakdown: 650V AC/1 minute; (3)Contact Resistance 15m ohms max: 0.1A; (4)Operating Life Contact resistance: 15m ohms max: 500 cycles; (5)Current rating: 3A; (6)Voltage rating: 200V AC; (7)Operating Temperature Range: -55℃ to +85℃; (8)Operating Moisture Range: 40 to 80%; (9)Storage Temperature Range: -10℃ to +60℃; (10)Storage Humidity Range: 40 to 70%.

Features

A1-14PA-2.54DSA features: (1)High Density Mounting; (2)Variation in Number of Contacts; (3)Compatibility.

Diagrams

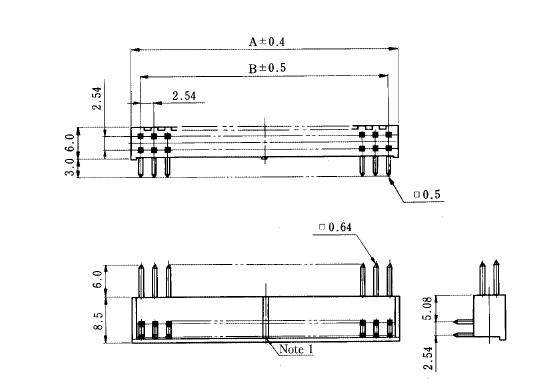

A1-14PA-2.54DSA dimension

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
A1-14PA-2.54DSA(71)
A1-14PA-2.54DSA(71)

Hirose Connector

Headers & Wire Housings 14P M PIN HEADER DR STRAIGHT TYPE GOLD

Data Sheet

0-1: $0.86
1-25: $0.78
25-100: $0.71
100-250: $0.65
A1-14PA-2.54DSA(74)
A1-14PA-2.54DSA(74)

Hirose Connector

Headers & Wire Housings 14P M PIN HEADER DR STRAIGHT TYPE GOLD

Data Sheet

0-1: $1.07
1-25: $0.96
25-100: $0.87
100-250: $0.80
